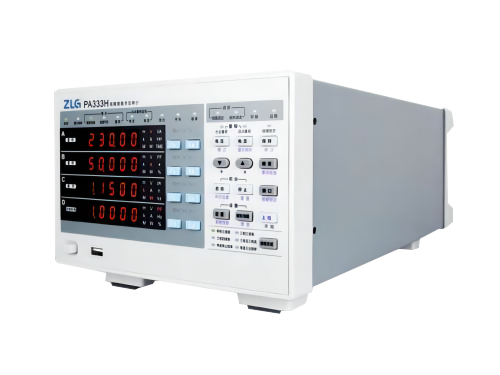

PA333H三通道數字功率計
PA333H功率計配備三通道1500V/50A功率板卡，具備0.1%高精度與300KHz高帶寬。在需要對1500V高壓信號、50A內電流信號或高頻信號測試時有更好的表現，如新能源發電行業、變頻器電機行業、電源行業等。
功率計是一種基礎的電參數測量儀器，主要用于光伏、家電、電源、電機等行業的產線測試環節，具有高精度、易集成、高性價比的產品特性。
PA333H功率計配備三通道1500V/50A功率板卡，具備0.1%高精度與300KHz高帶寬。在需要對1500V高壓信號、50A內電流信號或高頻信號測試時有更好的表現，如新能源發電行業、變頻器電機行業、電源行業等。
| 通道數 | 三通道 | 電壓量程 | 15V、30V、60V、150V、300V、600V、1000V、1500V |
| 基本功率精度 | 0.1% | 直接輸入電流量程 | 1A、2A、5A、10A、20A、50A |
| 輸入帶寬 | DC,0.1Hz-300kHz | 外部傳感器輸入量程 | 100mV、200mV、400mV、1V、2V、5V、10V |

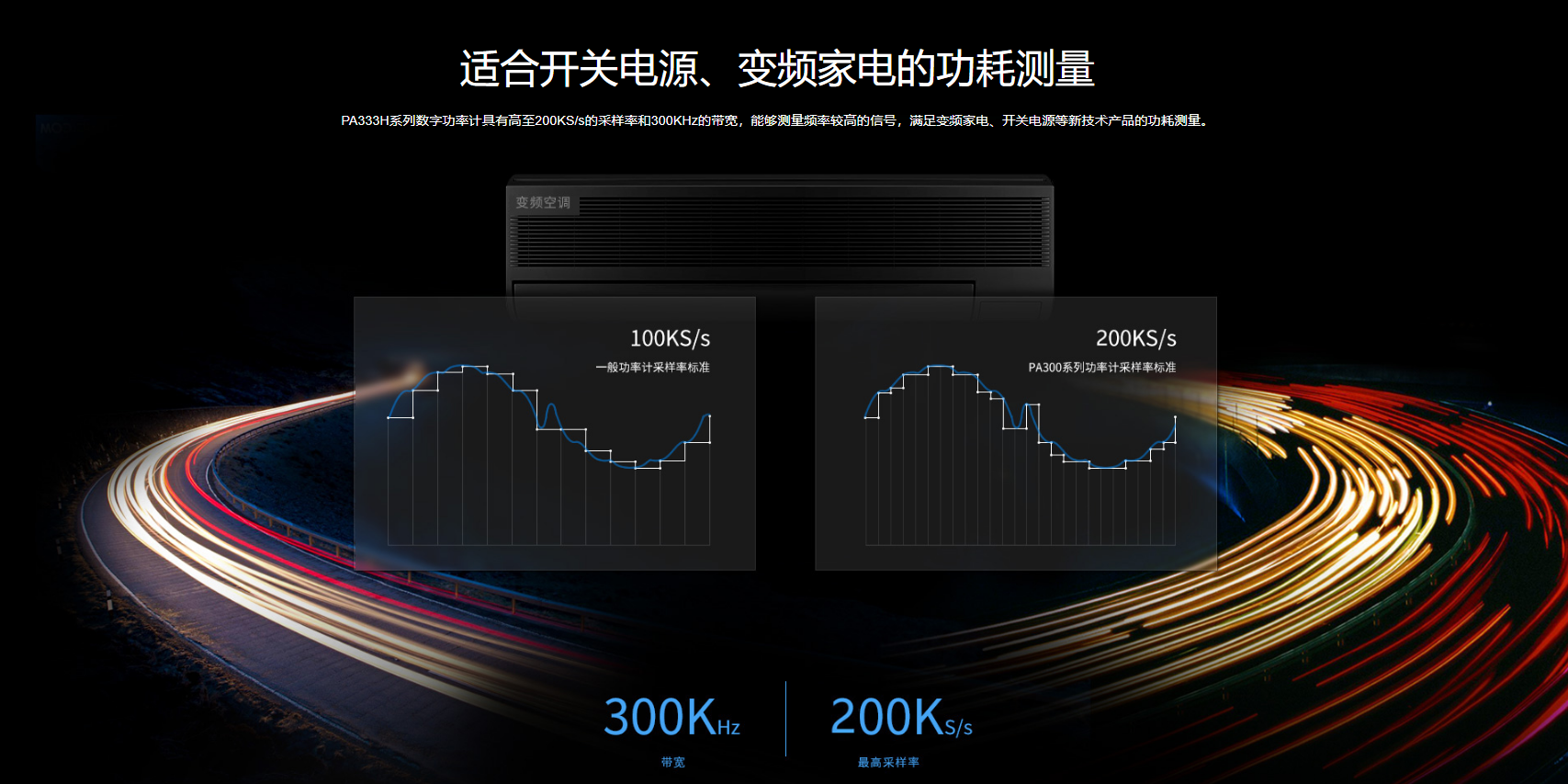

| 采樣率 | 200KS/s | 最大連續共模電壓 | 1000Vrms，CAT II |
| 數據更新周期 | 100ms,250ms,500ms,1s,2s,5s,10s,20s,自動 | 積分測量及積分模式下的自動量程 | 支持 |
| 諧波測量 | 標配、IEC61000-4-7 | A/D轉換器 | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs |
| THD運算的分析次數 | 1-50次 | 通信接口 | 標配GPIB、LAN、RS-232、USB-Host、USB-Device |

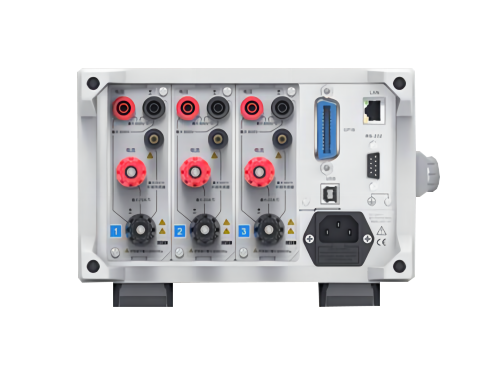

無需電流傳感器，支持1500V/50A直接輸入

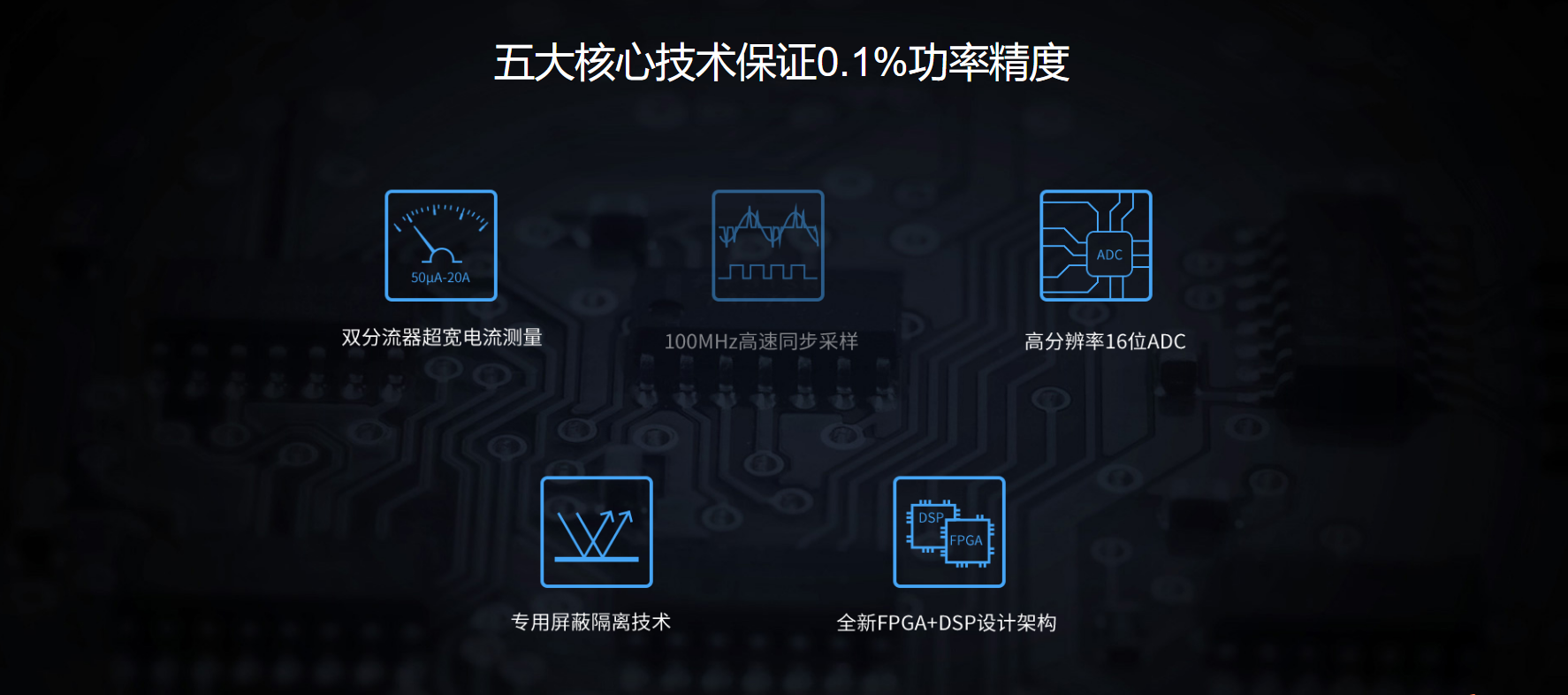

PA333H功率計采用了雙分流器技術，它無需使用外部傳感器便可以直接測量高達1500V的電壓、75A的電流，可輕松滿足高達50KW的大功率測試要求。
諧波測量符合IEC61000-4-7國際標準
PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。
直觀的可視化數據分析軟件
PAM管理軟件具有強大的數據處理分析功能，支持對所有測量參數數值進行實時顯示，生成各次諧波數據、諧波柱狀圖、趨勢圖和波形圖，支持同步顯示與報表導出。支持IEC62301國際測試標準，實現待機功耗的自動化測試。
功率計選型表
| 型號 | PA333H | PA323H | PA323 | PA310H | PA310 |
| 實物圖 |  |  |  |  |  |
| 輸入通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 輸入帶寬 | 300kHz | 300kHz | 100kHz | 300kHz | 300kHz |
| 采樣率 | 200KS/s | 200KS/s | 200KS/s | 500KS/s | 500KS/s |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1-50次 |
| 最大測試電壓 | 1500V | 1000V | 600V | 1000V | 600V |
| 電流測試范圍 | 5mA-50A | 500μA-5A | 2.5mA-20A | 5mA-50A | 25μA-20A |
| 外部傳感器輸入 | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 測試場景 | 大功率電機 三相大功率電源 光伏逆變器直流輸入 | 光伏逆變器交流輸出 搭配高精度電流傳感器 | 小功率電機 三相小功率電源 | 單相大功率電源 | 單相小功率電源 家電行業功耗測試 |
